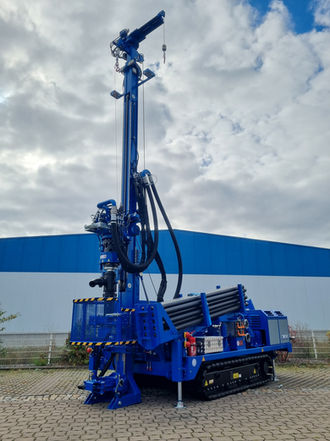

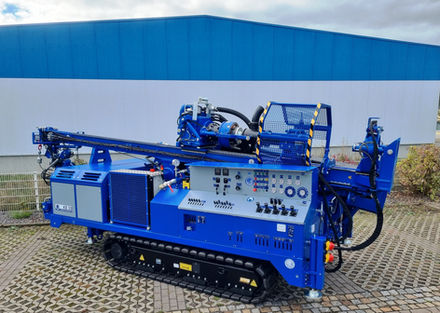

KB30 - Bohrgerät für große Tiefen, hohe Lasten und umfangreiche Bohrprojekte
Die KB30 ist das größte Bohrgerät der KB-Serie und wurde für Einsätze konzipiert, bei denen hohe Vorschubkräfte, große Bohrdurchmesser und größere Tiefen zuverlässig abgedeckt werden müssen. Mit über 10 t Einsatzgewicht, einer besonders stabilen Fahrwerksplattform und einem integrierten Gestängemagazin bietet die KB30 genügend Arbeitsreserve und Laufruhe für umfangreiche Brunnen-, Geothermie- und Erkundungsbohrungen.
Im Vergleich zu den kleineren Modellen liefert die KB30 eine ruhigere Standfläche, höhere Belastbarkeit und mehr Leistungsstabilität über längere Arbeitszyklen hinweg. Damit eignet sich die Maschine gerade für Projekte, in denen wechselnde Bodenverhältnisse, größere Durchmesser oder erhöhte Entnahmetiefen verarbeitet werden müssen – ohne dass der Bediener eine Großanlage aus dem Spezialtiefbau benötigt.
Die KB30 ist damit die richtige Wahl für Anwender, die eine leistungsstarke, robuste und zugleich technisch überschaubare Bohranlage suchen, um größere oder länger andauernde Bohrprojekte wirtschaftlich und reproduzierbar umzusetzen.
Abmessungen
Transportlänge
Transporthöhe
Transportbreite
Gewicht
ab 6.500 mm
2.800 mm
2.300 mm
ab 10.000 kg
Technische Merkmale
Fahrgestell
Antriebsmotor
Hydraulikanlage
Hilfslafette
Bohrlafette
Gummiraupenfahrwerk
Länge des Fahrwerks: 2.600 mm
Breite des Fahrwerks: 2.300 mm
4 hydraulische Abstützungen
Dieselmotor Deutz TCD6.11L6
160 kW bei 1.800 U/min, wassergekühlt
Abgasnachbehandlung: AGR, DOC, DPF,
Rußpartikelfilter, Ad-Blue-Behälter,
EU-Abgasstufe 5
Kolbenpumpe
offener Kreis 125 l/min, 220 bar
geschlossener Kreis 160 l/min, 230 bar
Zahnradpumpe 33 l/min, 210 bar
Öl-Luft-Kühler
Proportional-Wegeventiltechnik
Hydrauliktank: 520 l
Bio-Hydrauliköl auf Esterbasis HEES46
Verschub der Bohrlafette um 300 mm
Vorschubsystem Planetengetriebe und Duplexrollenkette
gleitschienengeführter Bohrwagen
Hubkraft: 80 kN
Vorschubkraft: 40 kN
Vorschublängen: 3.300 mm
Ausstattungs- und Erweiterungsoptionen
Kraftdrehkopf
Spannkopf
Duplex-Preventer-System
Gestängeklemme
Hubspannschelle
Verrohrungs-Drehtisch
Seilwinde
Seilschlag-Einrichtung
Mastkrone
Spülpumpe
Gestängemagazin
Getriebe mit 4 Schaltstufen, elektronisch schaltbar
Drehmoment: bis 8.000 Nm
Drehzahl: bis 170 U/min
freier Durchgang des Spülkopfes: 2''
Optional: Trockenbohrköpfe bis 10.000 Nm
Hydraulischer Spannkopf mit Wechselbacken
für Spannbereich 80 - 178 mm
Aufnahme im Spannkopf mit 2 3/8'' IF
Bohrgutauswurf DN 100
Abtriebsflansch auf Bohrrohr 178 mm
Abtriebsgestänge 88,9 mm / 2 3/8'' IF
Spannbereich 50 - 178 mm
Durchgang geschlossen 180 mm
nach beiden Seiten aufklappbar
max. Durchgang 324 mm
Klemmkraft 220 kN
Optional: Gestängebrechklemmenkombination
3-teilig mit Spanneins. für versch. Durchmesser
Max. Spanndurchmesser: 219 mm oder 324 mm
Hubkraft: 150 kN
Hubhöhe: 200 mm
Spannkraft: 100 kN
Optional: Rohrbrecheinrichtung mit Gliederzange
Spannbereich 324 mm mit Wechselbacken
max. Drehmoment: 22.000 Nm
Drehzahl: 0-9 U/min
Hub: 400 mm
Hubkraft: 200 kN
Vorschubkraft: 110 kN
untere Abfangschelle mit Wechselbacken
Zugkraft: 25 kN
Seilaufnahme: 60 m
Seildurchmesser: 10 mm
SSW400/8
Hubkraft 8 kN
Hubhöhe 400 mm
Schlagzahl 40/min
mit 2 Rollen für das Arbeiten mit Seilwinde
Optional: klappbare Mastverlängerung
Optional: Mastkrone mit Seilwinde
250 kg, 90° schwenkbar, Ausschub 500 mm
Optional: Hebevorrichtung mit Magnet
für Gestänge und Bohrrohre
Einstufige horizontale Kreiselpumpe
Förderleistung 960 l/min bei 132 m Förderhöhe
Optional: Exzenterschneckenpumpe
Förderleistung max. 150 l/min, max. 24 bar
hydraulisch aufstellbar
Kapazität individuell anpassbar
Einsatzgebiete
Brunnenbohrung
Erdwärme
Baugrunduntersuchung
Kampfmittelsondierung
Geologische Erkundungen
Bohrverfahren
Verrohrtes Trockenbohren
Bohren mit
Hohlbohrschnecke
Spülbohren
Imlochhammerbohren
Duplex-
Bohrverfahren
Geologische
Erkundungen
Bohrdurchmesser
max. 324 mm
max. 219 mm
max. 190 mm
ca. 150 mm
Bohrrohre 178 mm
Imlochh./Flügelm. 150 mm
Seilkernbohren 146 mm
Bohrkern 100 mm
Bohrtiefe
ca. 25 m
ca. 30 m
ca. 150 m
ca. 150 m
ca. 30 m
ca. 150 m
max. 80 m
