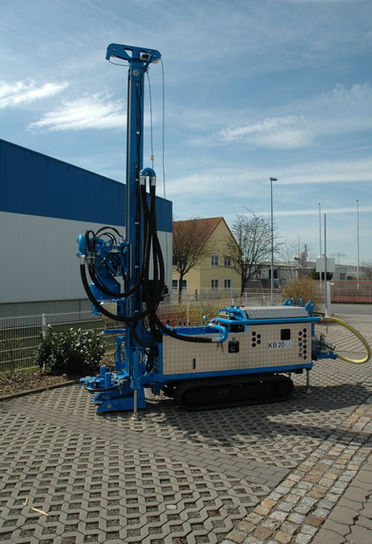

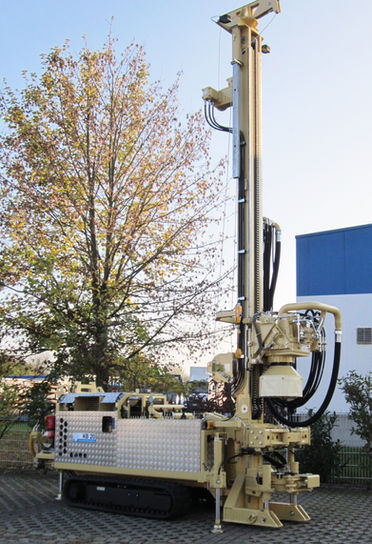

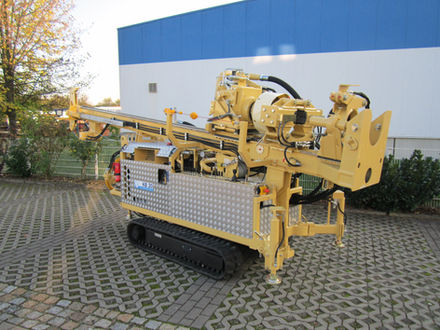

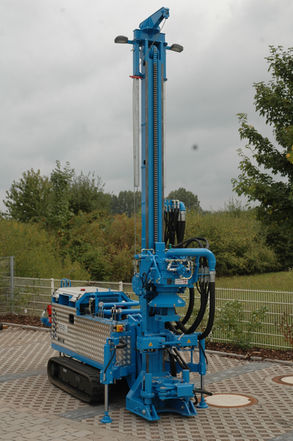

KB20 - Kompaktes Bohrgerät für internationale Märkte
Die KB20 war über viele Jahre eines der vielseitigsten Bohrgeräte im Programm und überzeugt bis heute durch ihre breite Einsatzbandbreite, stabile Leistungswerte und kompakte Transportmaße. Mit starken Vorschub- und Spannlasten, flexiblen Bohrverfahren und einer robusten Konstruktion eignet sich das Gerät für Brunnenbohrungen, Geothermie, Baugrunduntersuchungen, Sondierungen und allgemeine Erkundungsarbeiten in unterschiedlichsten Bodenverhältnissen.
Aufgrund von EU-Abgasrichtlinien kann die KB20 nicht mehr innerhalb der EU verkauft werden. Für internationale Märkte bleibt sie jedoch eine bewährte, zuverlässige Maschine, die besonders dann punktet, wenn vielseitige Einsatzmöglichkeiten, kompakte Abmessungen und ein gutes Verhältnis von Leistung zu Handling gefragt sind.
Die KB20 ist damit weiterhin eine Lösung für Anwender außerhalb der EU, die ein flexibles, transportfreundliches und robustes Bohrgerät mit erprobter Technik und einem breiten Einsatzspektrum suchen
Abmessungen
Transportlänge
Transporthöhe
Transportbreite
Gewicht
ab 4.560 mm
2.200 mm
820 mm
ab 3.400 kg
Technische Merkmale
Fahrgestell
Antriebsmotor
Hydraulikanlage
Bohrlafette
Gummiraupenfahrwerk
Länge des Fahrwerks: 1.740 mm
Breite des Fahrwerks: 820 - 1.200 mm
4 hydraulische Abstützungen, vorn 90° schwenkbar
Dieselmotor Deutz TD2011 L04i
Leistung: 54 kW, luftgekühlt
Triplex-Zahnradpumpe + Einzelzahnradpumpe
Hydrauliktank: 120 l
Bio-Hydrauliköl auf Esterbasis HEES46
Öl-Luft-Kühler
Vorschubsystem mit Hydraulikzylinder und eingescherten Flyerketten
Hubkraft: 48 kN
Vorschubkraft: 32 kN
Vorschublängen: 2.300 mm 3.300 mm
Ausstattungs- und Erweiterungsoptionen
Kraftdrehkopf
Gestängeklemme
Hubspannschelle
Seilwinde
Seilschlag-Einrichtung
Mastkrone
Spülpumpe
Getriebe mit 2 oder 3 Schaltstufen
Drehmoment bis 6.000 Nm
Drehzahl bis 210 U/min
Freier Durchgang des Spülkopfes: DN 65
Optional: Trockenbohrköpfe bis 7.000 Nm
Spannbereich 50 - 178 mm
Durchgang geschlossen 180 mm
nach beiden Seiten aufklappbar
max. Durchgang 324 mm
Klemmkraft 220 kN
Optional: Gestängebrechklemmenkombination
3-teilig mit Spanneins. für versch. Durchmesser
Max. Spanndurchmesser: 219 mm oder 324 mm
Hubkraft: 150 kN
Hubhöhe: 200 mm
Spannkraft: 77 kN
Optional: Rohrbrecheinrichtung mit Gliederzange
Zugkraft: 15 kN
Seilaufnahme: 70 m
Seildurchmesser: 7 mm
SSW300/2
Hubkraft 2 kN
Hubhöhe 300 mm
Schlagzahl 50/min
mit 2 Rollen für das Arbeiten mit Seilwinde
Optional: Distanzstück
Einstufige horizontale Kreiselpumpe
Förderleistung 720 l/min bei 83 m Förderhöhe
Optional: Exzenterschneckenpumpe
Förderleistung max. 80 l/min, max. 12 bar
Einsatzgebiete
Brunnenbohrung
Erdwärme
Baugrunduntersuchung
Kampfmittelsondierung
Geologische Erkundungen
Bohrverfahren
Verrohrtes Trockenbohren
Bohren mit Hohlbohrschnecke
Spülbohren
Imlochhammerbohren
Geologische
Erkundungen
Bohrdurchmesser
max. 219 mm
max. 185 mm
max. 190 mm
ca. 150 mm
Seilkernbohren 146 mm
Bohrkern 100 mm
Bohrtiefe
ca. 20 m
ca. 30 m
ca. 100 m
ca. 100 m
max. 40 m
